イグルー・クーラーボックスの「取っ手ハンドル」を強化する方法👆 【 IGLOO・100QT 95L / 簡単オリジナル改善法~💪 】

構造上の弱さあり★



保冷能力は高く、クーラーとしての最大目的は達成している「イグルー製のクーラーボックス」ですが、構造部の弱さはパーツ販売の流通の多さからも明らかです。



この記事は「取っ手ハンドル」を強化させる修理方法について書いておりますが、対象のスペックは「100QT/95L」となります。※他のスペックも構造上の特性は近しいかと思います。



また、実はこのクーラーは以前に「ヒンジ」や「ラッチ」なども壊れており、強化修理したプロセスを記事にしておりますので、良かったら合せてご覧ください。



※ラッチとヒンジを修理した記事はこちらです☟

イグルー製のクーラーボックス・よく壊れる「ラッチ」の改善方法👆

よく壊れる「ヒンジ類」の強化方法💪 【  IGLOO 100QT 95L 】

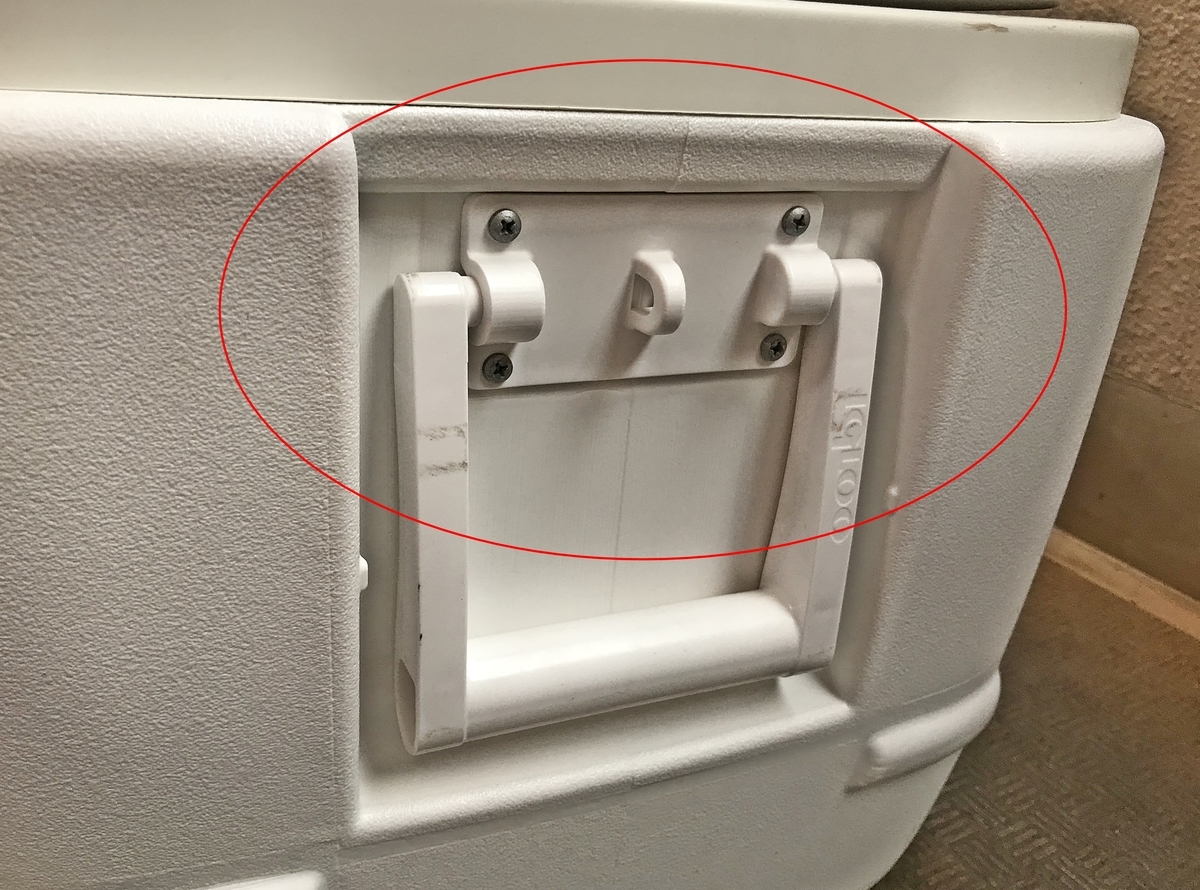

はい。では本題に入りますが、まず以下の画像は壊れていない状態になります。



プラ製なので明らかに壊れそうではありますが、プラ製がゆえの「軽さやサビ難さ」もあり、もちろんプラスティック製そのものが悪いわけではありません。





f:id:oka1man:20210601062329j:plain

キャンプ用品のことなら⇒KingCamp-Official

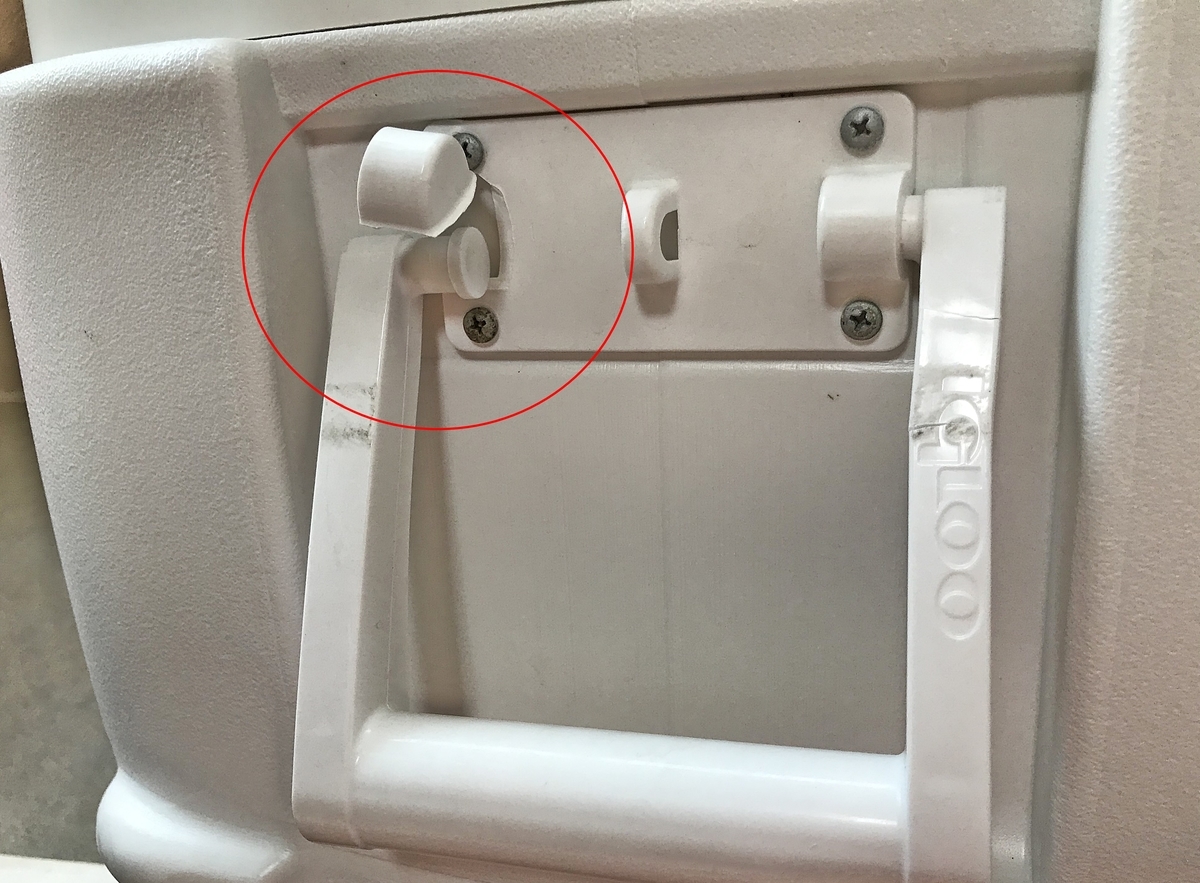

で、こちらは軸受がぶっ壊れた状態の画像です。



先日、魚をたくさん入れて運んでいたら重さに耐えきれず、とうとう壊れてしまいました。 何となく壊れそうな「予感」は以前からしてましたので、予測通りでもあります。





f:id:oka1man:20210601062358j:plain

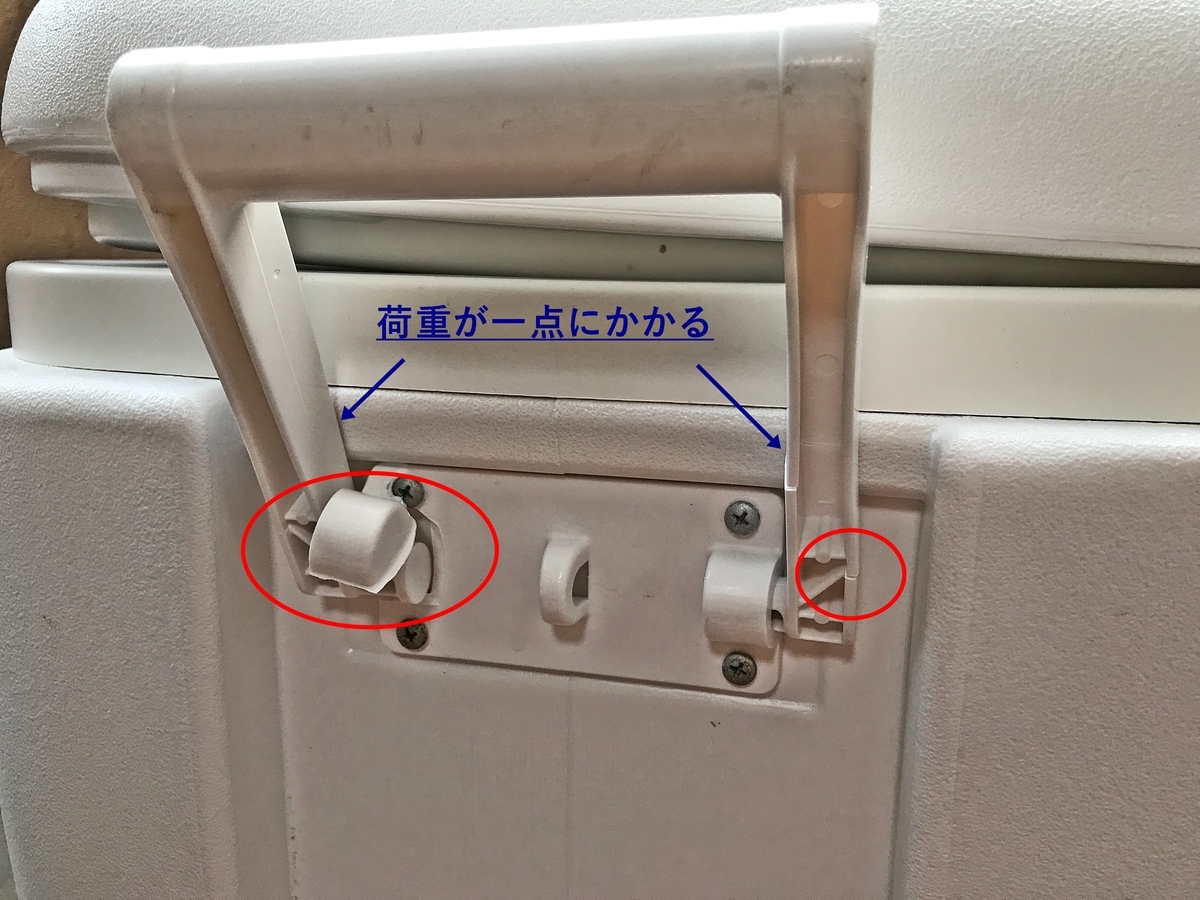

なぜ、壊れそうな予感がしていたかと言いますと、以下の画像からも分かると思いますが、構造上の問題で「荷重が一点に集中する」造りとなっております。



テコの原理もあいまって、ご想像通りのベクトルで負荷がかかりますので、壊れるべくして壊れた感じですね。 そもそもプラスティック製ですから限界があります。




材質と構造のバランスが悪いので、過負荷になるといつ壊れてもおかしくはありません💧




f:id:oka1man:20210601062423j:plain

ベストセラーはこちら⇒Amazonで人気のお酒





支柱も割けて壊れております。もちろん、支点となる部位が割れている状態です。



ちなみに、どのような壊れ方をしたかと言いますと、実は先にこの支柱が割ける音がしました。…そして次にこの反対側の回転軸の「軸受け部分」が割けた流れです。



これは支柱にひびが入る事で荷重バランスを欠いで、反対側にかかる荷重量が一気に強くなり、軸受け部が耐え切れずに割けたのだろうと想像します。





f:id:oka1man:20210601062445j:plain





※標準ハンドルを購入されたい方はこちらからどうぞ☟









強化改善していきます☆



オプション品を購入しても、わたしの場合はクーラーが「過負荷の状態」になる事が多いので、構造部材をかえる事にしました。…さっそくホームセンターでお買物です。

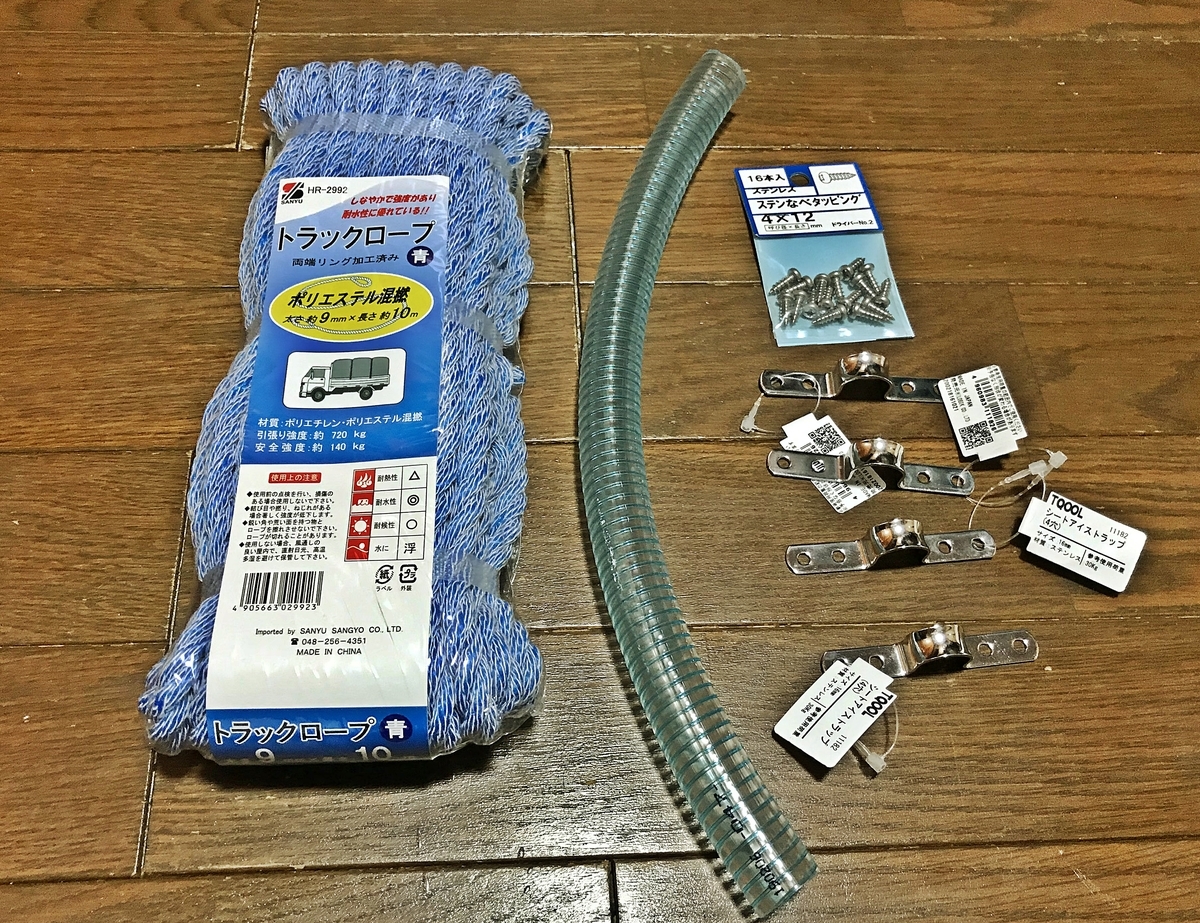

購入したのはSUS製のナベタッピング(4*12)とΦ9のロープ、強化型のホースとSUS製のアイストラップですが、アイストラップについては耐荷重性能を上げるため「4つ穴のタイプ」を購入しました。 ...これで、正味の原価はざっくりと¥1.800くらいですね。

コーナンeショップ 楽天市場店





f:id:oka1man:20210601213237j:plain

新鮮な魚を購入するなら、山内鮮魚店

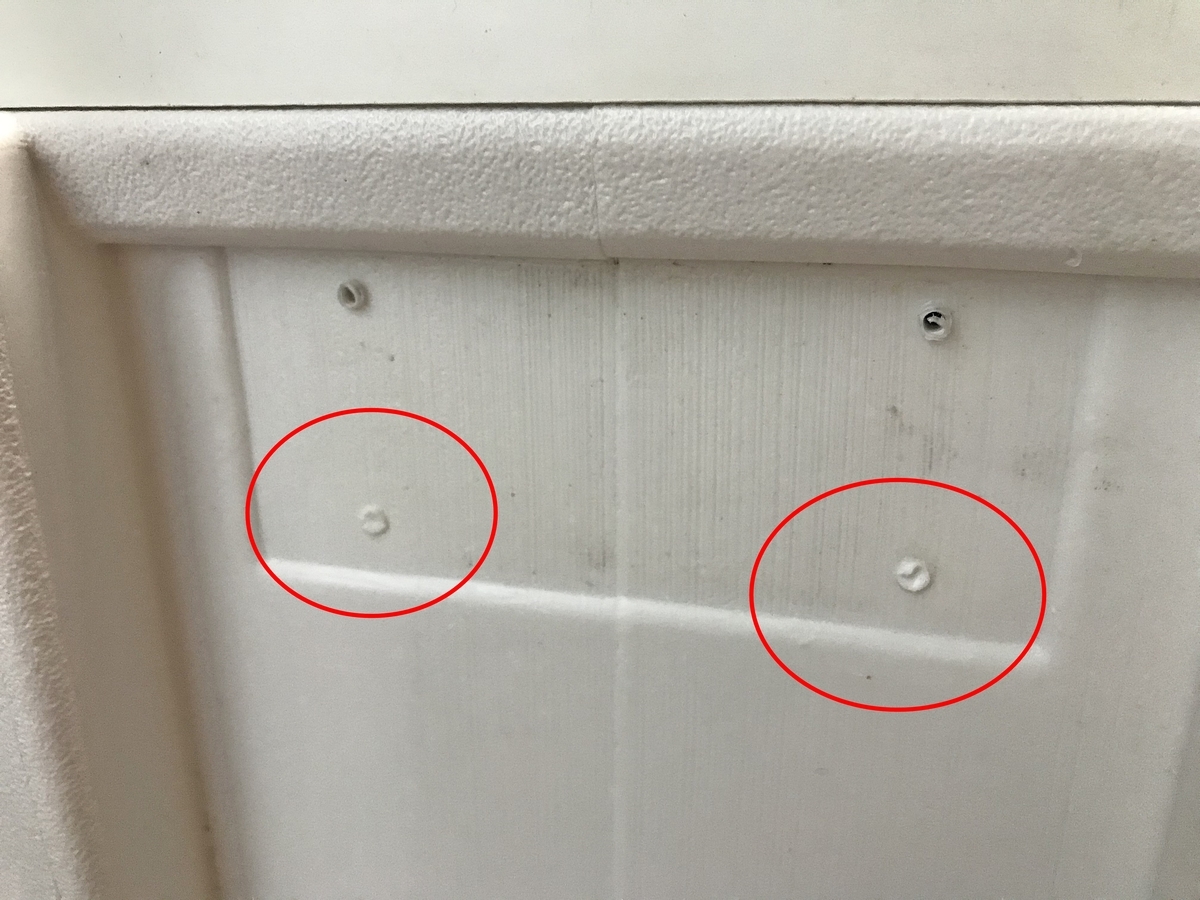

はい。ここから取付け作業に入っていきますが、まずは使わない穴を「止水目的」でふさぎます(木工用ボンドを挿入しました) ※上部の穴はそのまま使用します。





f:id:oka1man:20210601213306j:plain

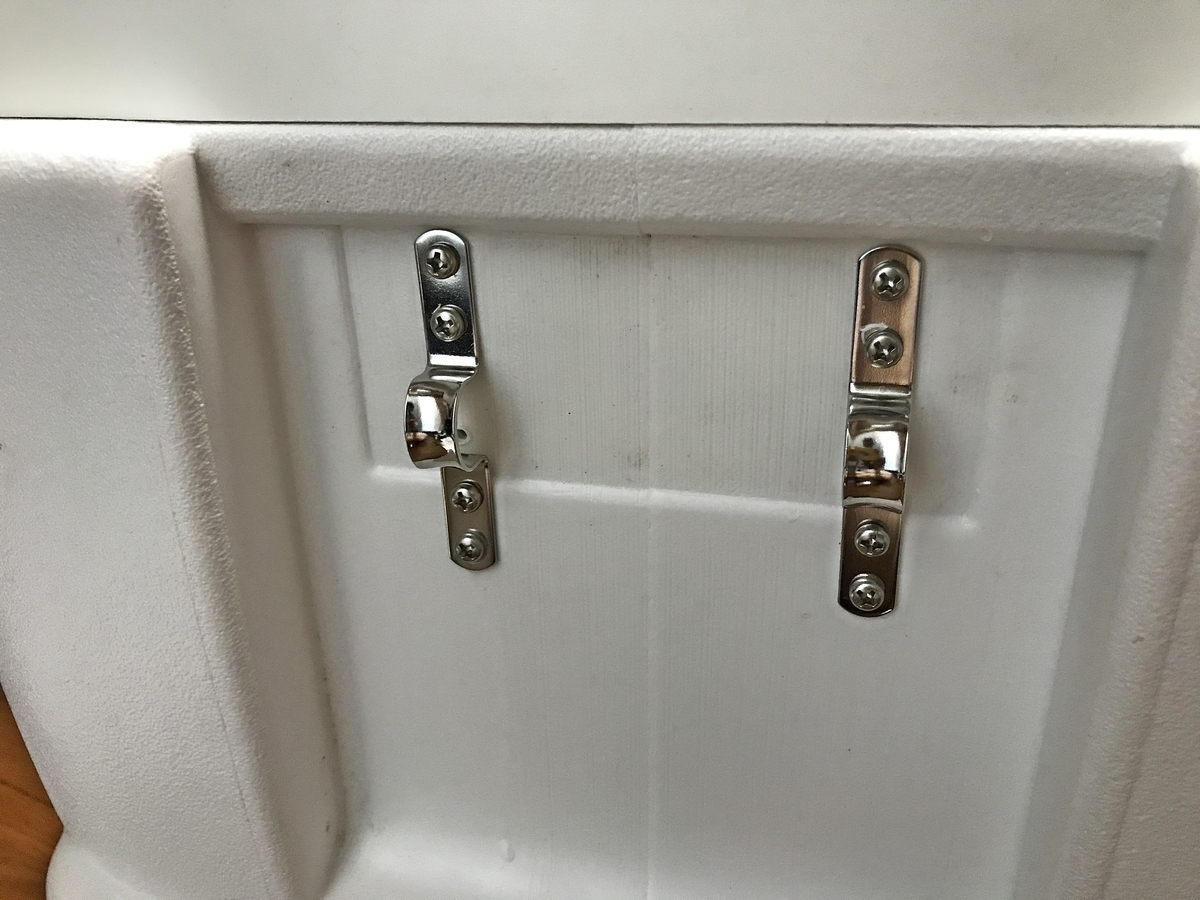

そして、4つ穴の「アイストラップ」を取り付けます。



まずは、元々あいている上側の穴を止めて、次に一番下にタッピングボルトを立て真っすぐなるようにします。 位置決めが終わると、内内を止めて固定して終わりです。




ネジを締めすぎるとネジ山が崩れて弱くなりますので、トルク値が「ピークになる位置」を意識して締めるようにしましょう!




f:id:oka1man:20210601213327j:plain

日本初!海鮮しゃぶしゃぶ通販専門店。かに・きんき等新鮮高級魚を市場直送





次に、ホースを12cmほどに切って、そこへΦ9のロープを通します。



この時に、長さを確認して持ちやすい長さを決めます。…あまり長すぎても持ち難くなりますので、元々の取っ手ハンドルの位置くらいがベストかと思います。





f:id:oka1man:20210601213358j:plain





はい。ロープとロープを編み込んでつなぎます。初めてなので、見よう見まねで行いました。

参考ブログ⇒ロープとロープを編み込んでつなげる



そして、編み合せた位置へホース(内径はΦ16)を持ってきます。



ロープの径は9mmですので、編み込んだ位置へ持ってきているホースは「キツキツ状態」となります。故に固定する事ができますので「持ち手」として安定します。



また、ロープどうしを繋いだ端部は「不要なPEライン」を用いて止めました。これでバラけ難くなります。…更に接着剤をしみ込ませると解け難くなります。




ロープとホースのカラーはお好みで合せると良いですよ👆




f:id:oka1man:20210601213440j:plain

アウトドア用品を探すなら【SUNDAY MOUNTAIN】

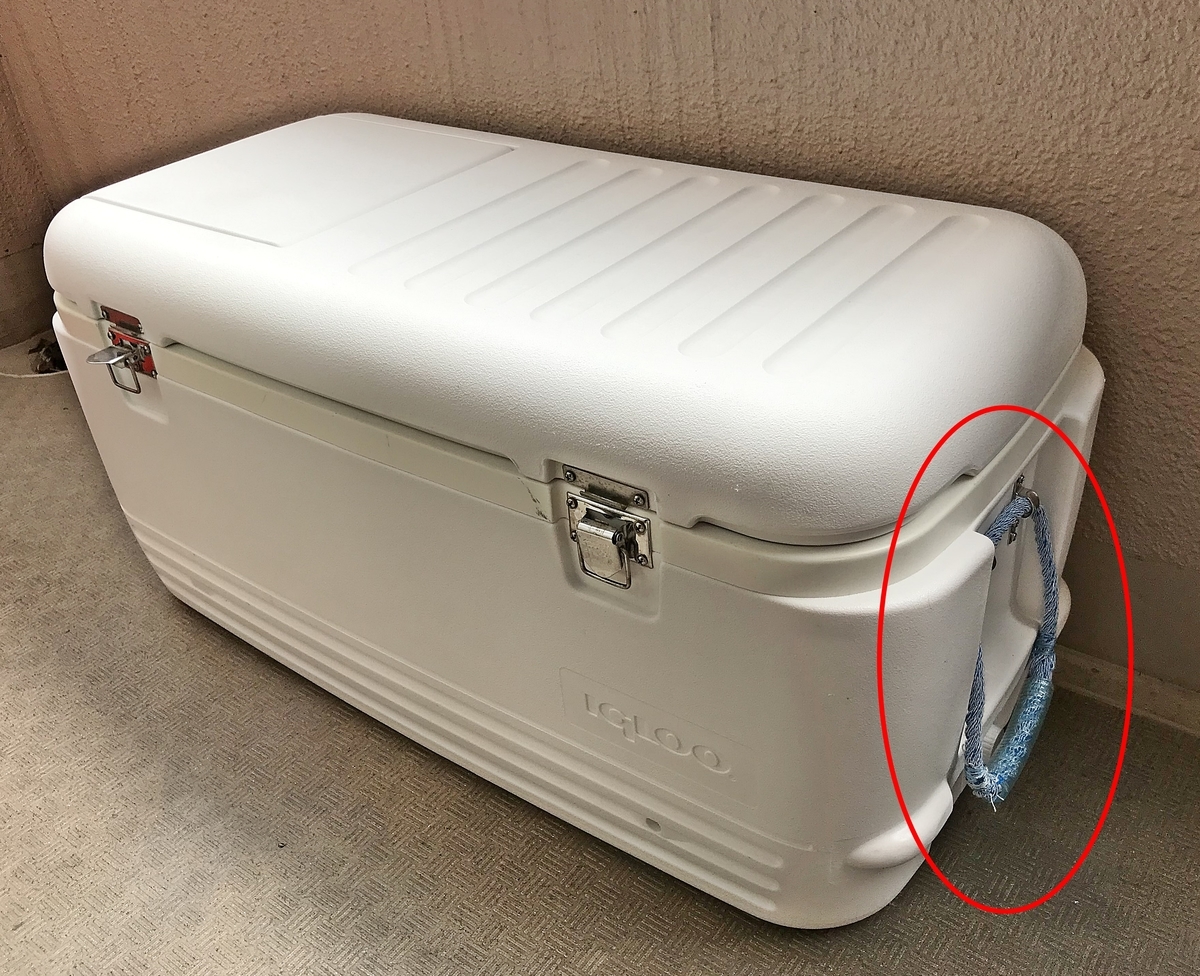

完成しました。



持ち手の高さは、およそ以前のハンドルの位置にしました。持ち上げてみましたが、やはり標準の位置が「ちょうど良い高さ」になります。



持ち手はホース(硬質)なので、手触りも柔らかくとてもいい感じにフィットします。



これで、ハンドルそのものも強化されましたが、合わせてロープを替えれば長さも自由にする事ができます。またロープが古くなっても簡単に交換する事が叶います。




理に叶ったいいものが出来ました!よかったらご参考にして下さい👍




f:id:oka1man:20210602063239j:plain



標準ハンドルのお求めはこちらからどうぞ☟

イグルー イグロクーラーPハンドル(1P) 94QT用 24012

イグルー イグロクーラーPハンドル(1P) 72QT以下用 20049





まとめ☆



イグルー製のクーラーボックスは、とてもリーズナブルな割に保冷性能は良いのですが、とにかく部材が弱いのが難点です。…ま、強化型のパーツなども積極的に販売されてますので、そのような「戦略商品」なのかも?知れませんね。



いづれにしても、これでハンドル、ラッチ、ヒンジと交換&強化しましたので、さすがにもうこれ以上「壊れる部位」はないかと思います💧



ま、わたしの場合はこうやって、オリジナルの改善方法で「手をかける」のが嫌いではありませんので、それなりにプロセスを楽しませてもらった。という感じですね!




どうやって修理&強化させるか... 考える事が楽しいんですよね~🎵




f:id:oka1man:20210602063403j:plain
